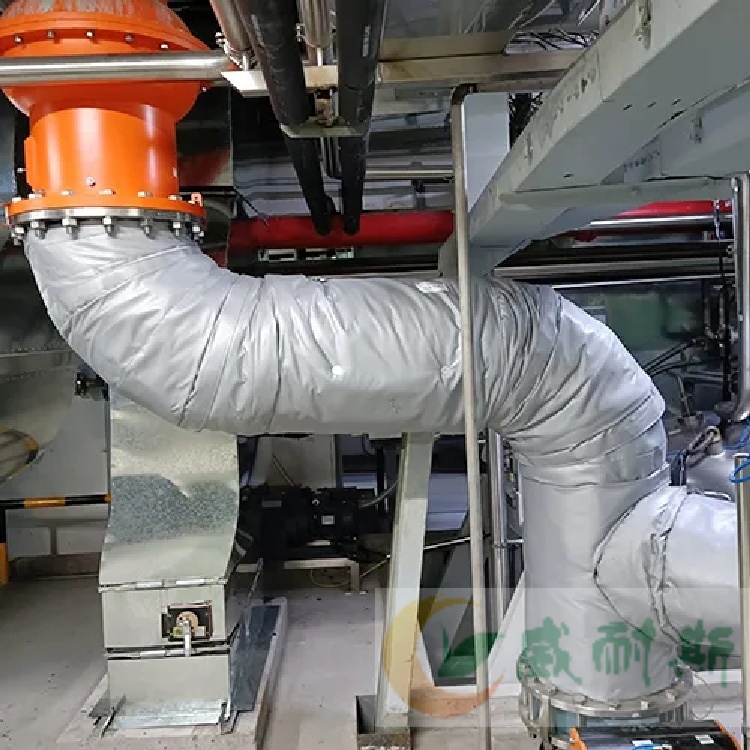

可拆卸溶出弯头保温套 耐高温柔性保温衣 源头工厂直供

　　关于“溶出弯头保温套”，这通常指用于氧化铝厂（拜耳法）高温溶出管道、或其他化工行业中高压、高温、含碱/酸介质管道弯头处的可拆卸保温制品。

　　这类保温套的技术难点在于：高温（通常260 300℃）、高压、且存在碱液蒸汽腐蚀及管道振动。以下是针对该应用场景的解析与选型建议：

　　一、核心应用场景

　　常见环境：氧化铝厂溶出车间、高压溶出器出口管道、蒸汽管道、工艺管道弯头。

　　介质温度：通常为 200℃ ~ 300℃（高可达 350℃）。

　　介质特性：高温碱液（NaOH）、铝酸钠溶液、高压蒸汽。

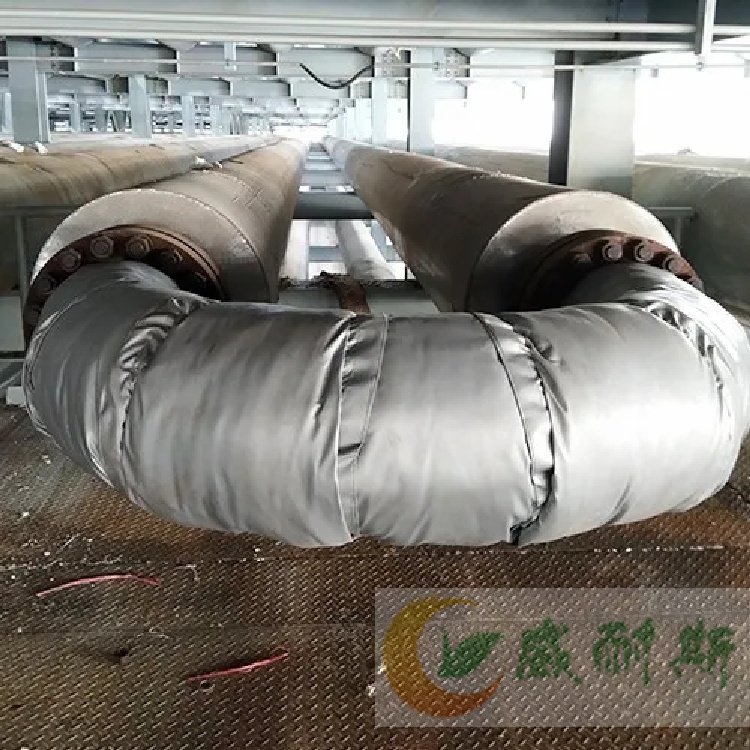

　　管道结构：弯头（90°、45°、180°）、变径、法兰连接处（需频繁拆卸检修）。

　　二、针对“溶出弯头”的特殊设计要求

　　普通保温套无法应对溶出工况，必须具备以下专项设计：

　　| 关键部位 | 设计要点 | 目的 |

　　| 1. 耐温与耐腐蚀 | 内层：高铝型硅酸铝纤维毡（耐温1260℃）或微孔硅酸钙（耐温1000℃）；外层：氟橡胶涂层布或耐碱特氟龙布（抗酸碱蒸汽）。 | 避免碱液蒸汽腐蚀保温套外层，防止纤维粉化。 |

　　| 2. 抗振动与抗磨损 | 内衬加厚（通常为 50 100mm），内部使用不锈钢丝网加强结构；扣件采用耐高温尼龙粘扣+不锈钢拉簧（无金属疲劳断裂风险）。 | 管道因高压流体冲刷产生的持续振动不会使保温层移位或脱落。 |

　　| 3. 局部可拆卸性 | 在弯头外侧预留检修拉链开口（防水拉链+魔术贴双重闭合），开口处加装耐高温密封条。 | 方便对弯头焊缝、壁厚测点进行快速检查，无需整体拆除。 |

　　| 4. 防碱液渗透 | 外层使用双层防水结构（外布+中间防水膜+内布）；所有接缝处采用高温密封胶条热合而非简单缝制。 | 防止高温碱液蒸汽冷凝后沿缝线渗入保温层内部造成腐蚀。 |

　　三、选型关键参数（需向厂家提供）

　　为确保定制准确，建议提供以下信息：

　　1. 弯头尺寸：

　　管道公称直径（DN100 / DN200 / DN300...）

　　弯头角度（90° / 45°）

　　弯曲半径（R=1.5D 或 R=1D，常见为 1.5D）

　　弯头两侧直管长度（便于固定）

　　2. 介质参数：

　　设计温度（例如：300℃）

　　设计压力（例如：6.4MPa）

　　是否有碱液飞溅或蒸汽泄漏风险

　　3. 安装环境：

　　室外还是室内（影响防水、防晒等级）

　　是否有雨、雪、紫外线照射（室外需加装防紫外线涂层）

　　四、常见问题与解决方法

　　| 常见问题 | 原因 | 解决办法 |

　　| 保温套内部潮湿 | 碱液蒸汽冷凝后渗入；外布防水性不足。 | 升级外布至耐碱氟橡胶涂层布；在保温层内部增加疏水层（导流槽设计）。 |

　　| 扣件频繁失效 | 高温下普通魔术贴老化；弹簧断裂。 | 采用无金属不锈钢拉绳+耐温260℃磁性扣（扣合牢固且耐高温）。 |

　　| 弯头处局部过热 | 保温层厚度不足或被压扁；安装时未贴合。 | 加厚内层至 80 100mm；使用预成型弯头硬壳（如玻璃钢或硅酸钙硬壳）代替软质套。 |

　　五、推荐材质搭配（针对溶出工况）

　　保温层：陶瓷纤维毯 + 气凝胶毡（复合使用，兼顾保温与隔热性）

　　内层（接触管道）：304不锈钢丝网布（防刮伤、防腐蚀）

　　中层：高铝型硅酸铝纤维毯（密度 128 192 kg/m3）

　　外层（保护层）：

　　预算型：耐温260℃硅胶布（防水、耐酸碱）

　　高性能型：耐温350℃氟橡胶涂层布（抗强碱、抗老化）

　　扣件：耐温260℃不锈钢弹簧扣 + 耐温尼龙粘扣

　　六、安装与维护提示

　　1. 安装前：确保管道弯头表面干净，无尖锐毛刺（防止刺破内层布）。

　　2. 安装时：先包裹内层耐腐蚀衬布，再包裹保温套，拉紧扣件。弯头内侧（内弧）需额外加压紧贴。

　　3. 维护周期：每季度检查一次外层防水布是否有脆化、开裂；每半年检查一次内部保温材料是否粉化、板结（尤其是靠近焊缝的高温区）。

　　4. 不建议：在300℃以上且存在强碱液蒸汽的工况下使用廉价的三防布或玻纤布，寿命极短（通常 < 1个月）。
